Ouvrages d'amenées



Cet ouvrages permet d'acheminer l'eau du barrage jusqu'a la centrale, il peuvent mesurer plusieurs dixaine de kilometres à travers les montagnes tel que les prise d'eau dans les Alpes ou les Pyrennées.

Il existe 3 grands types d'ouvrages d'amenées :

ouvrages d'amenées

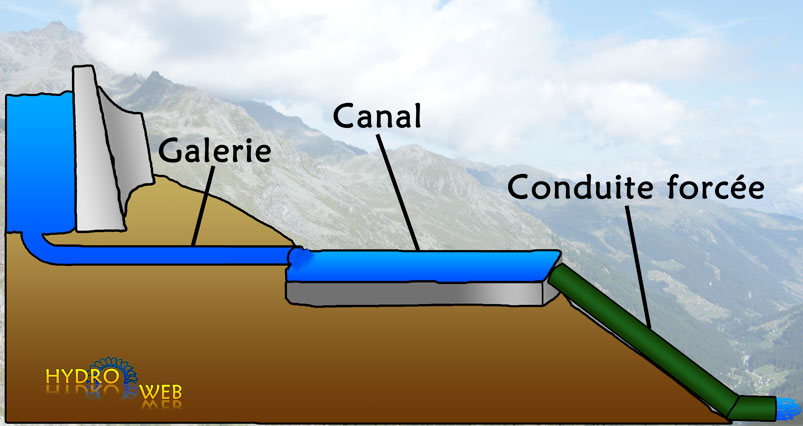

Schéma des 3 types d'ouvrages d'amenées

Les galeries souterraines

Creusé dans la montagne, invisible pour le promeneur, ces galeries sont creusées dans le rocher et parfois revétues de beton afin de consolider les parois.



Les canaux

Les canaux sont souvent utilisés pour faire passer de gros debit pour de faible denivellation.



Les conduites forcées

"Gros tuyaux" permettant de transporter l'eau vers la centrale. Solidement arnachés au sol, elles sont souvent faites d'acier et devallent les pentes les plus abrutes pour alimenter les groupes hydroelectriques.

Avant d'eviter les coups de bélier qui peuvent detruire completement les conduites forcées, on place des cheminée d'equilibre avbant que la conduite ne plonge vers la centrale.



Vidange des conduites forcées

Frequement pour la maintenance de la conduite forcée on effectue des vidanges : un exemple au barrage de Hongrin en Suisse.

Les 900m de chutes sont evacué directement au lieu de pacé par les turbines ce qui creer un jet d'eau impressionant sur le lac Leman

Les vannes

Robinet spherique

Vanne papillon

Vanne segment



Les prises d'eau

En montange, l'eau est très precieuse car la moindre goute d'eau fait une chute d'une imposante grandeur avant darriver dans la vallée. De nombreux systemes permettent donc de capter cette eau grace a des conduites creusée dans la montagne.

Souvent chargé en sable à cause des glaciers, on debarrasse cette eau de son sable grace à des dessableurs.
